您好!欢迎访问广州莱塞激光智能装备股份有限公司官方网站!
您当前的位置: 广州莱塞 > 新闻动态 > 行业新闻

塑料激光焊接中两种类型的热塑性塑料和两种材料的可焊性原理

更新时间  2022-04-06 13:49 阅读

热塑性塑料是可以熔化的塑料。因此它们是可焊接的。下面更详细地解释两种类型的热塑性塑料和两种材料的可焊性原理。



热塑性塑料可分为无定形和半结晶热塑性塑料。无定形热塑性塑料是透明的,因为它们没有可见的添加剂。另一方面,半结晶热塑性塑料在肉眼看来是不透明或乳白色的。原则上,相同的热塑性塑料可以用激光焊接在一起。然而,必须考虑热塑性塑料的光学特性。



塑料激光可焊接材料

该表列出了可激光焊接的材料组合。除了这些组合之外,还可以使用改性混合物扩展光谱。



全尺寸图片材料组合:

光学特性

塑料的光学特性影响激光焊接中的焊接结果。一方面,激光焊接需要透明的焊接伙伴。



没有添加剂,每种热塑性塑料对激光辐射都是透明的。然而,无定形和半结晶热塑性塑料是有区别的。使用无定形热塑性塑料,即使使用较厚的材料,辐射也几乎完美地传输。另一方面,对于半结晶热塑性塑料,辐射在微晶处发生折射和反射。这导致辐射散射,这主要取决于微晶的程度和要辐射的材料的厚度。

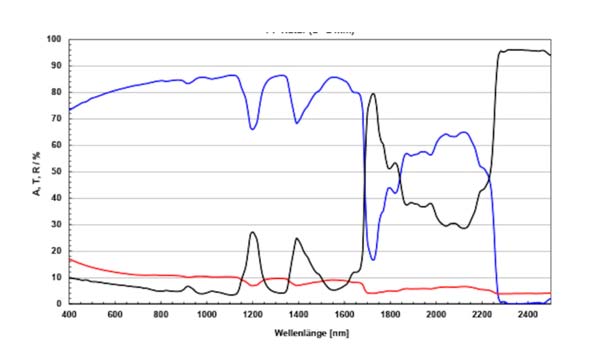

下图为透明聚丙烯(PP)的光谱分析。塑料在 800-1100 nm 的波长范围内比可见光范围(400 - 700 nm)更透明。



透明聚丙烯(PP)的光谱分析

光学穿透深度

光学穿透深度是吸收性连接伙伴的特性的量度。它显示了辐射在产生热量之前穿透塑料表面的深度。


理想情况下,光学穿透深度在 µm 范围内,见上图。如果没有足够的吸收,更容易发生体积吸收。这会加热材料的整个厚度,见中间情况。第三种情况描述了太大的表面反射。在这种情况下,辐射根本无法穿透表面。因此,最后两种情况对该过程相当不利。

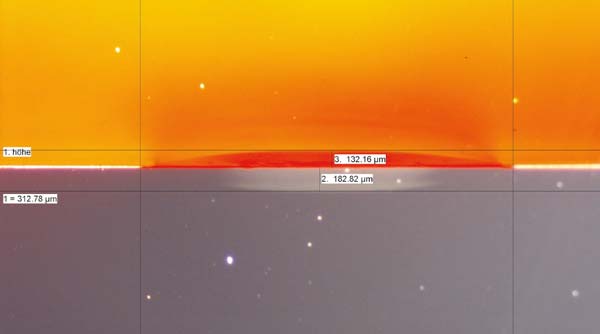

焊接过程中产生的热量会形成一个热影响区,该热影响区可以在显微镜下通过切片机切片或显微切片看到。


光学穿透深度
